سلسلة تمارين في المقاومة الكهربائية

تمرين 1:

1- ماهو الرمز الاصطلاحي للموصل الاومي ؟

2- ماهو الجهاز المستعمل لقياس مقاومة موصل أومي ؟

3- كيف يتم تركيب هذا الجهاز لقياس R؟

4- ماهي وحدة R؟

5- يمكن كذلك تحديد قيمة R باستعمال طريقة الترقيم بالالوان .

نعطي الصورة التالية :

استنتج قيمة R.

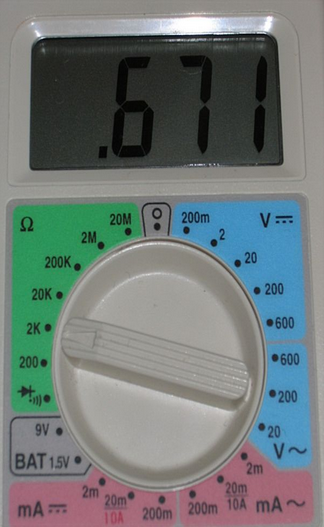

6- ندرج الجهاز الذي تم تحديده في السؤال 2 . ماهي ادق قيمة لR ؟  ولماذا ؟ من بين الصور التالية .

الصورة1

الصورة2

الصورة 3



7- قارن هذه القيمة مع القيمة المحددة في السؤال 5 . ماذا تلاحظ؟

تمرين 2:

يتوفر أ حمد على مقاومتين ومولد ومصباح  ، و يعرف أن قيمة احدى المقاومتين Ω 15 والاخرى  68Ω . لكن حلقاتهما الملونة ممحية   .

1-      ما هو التركيب الذي يمكن ان ينجزه احمد للتعرف على المقاومتين ؟ ولماذا ؟

2-      حدد الوان الحلقات التي تميز كلا من المقاومتين .

تمرين 3 :

يعطي الجدول التالي مقاومة جسم الانسان ابتداء من التوتر 25V ، والتي تعتبر خطيرة على اجسامنا .

	25V	50V	100V	200V	300V
جسم جاف	5KΩ	4KΩ	3,4KΩ	2,5KΩ	2KΩ
جسم رطب	3KΩ	2,7KΩ	2,4KΩ	1,8KΩ	1,5KΩ
جسم مبلل	1,2KΩ	1KΩ	1KΩ	0,9KΩ	0,9KΩ
جسم مغمور	0,9KΩ	0,8KΩ	0,8KΩ	0,7KΩ	0,6KΩ

1 – أ- ماهي مقاومة جسم الانسان تحت توتر 25V ،عندما يكون جافا ؟ مبللا؟

   ب- في اي حالة يمكن للتيار الكهربائي أن يمربسهولة  في جسم الانسان ؟ علل جوابك .

2-أ- ماهي مقاومة جسم الانسان تحت توتر 200V اذا كان الجسم جافا ؟ مبللا .؟

  ب- في اي حالة يمر التيار بسهولة في جسم الانسان ؟ علل جوابك

3- لماذا لا يجب استعمال الاجهزة الكهرباية في غرف الحمام ؟

4-لماذا مصابيح المسابح تشتغل تحت توتر 12V ؟

(يتبع)
