اولمبياد العلوم الفيزيائية ( السنة الاولى ثانوي اعدادي )

                                                            أولمبياد العلوم الفيزيائية  (الدور الأخير)

مدة الإنجاز : 60 min

تمرين  1  :

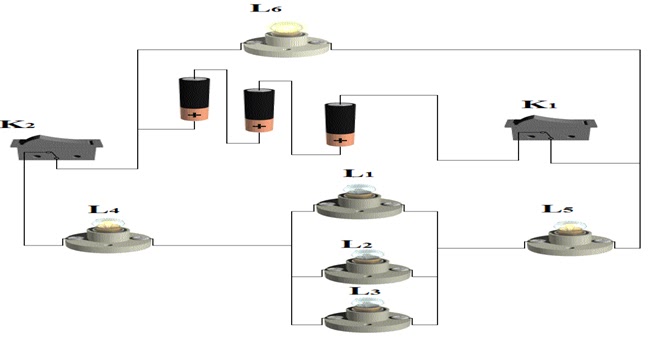

ننجز الدارة الكهربائية التالية :

1- مثل التبيانة التالية بالإعتماد على الرموز الإصطلاحية.
2- ما نوع التركيب بين المصباحين (L2) و (L5) .
3- إملأ الجدول التالي :

قاطع التيار K1	قاطع التيار K2	المصابيح التي تضيء
مفتوح	مفتوح
مغلق	مغلق
مفتوح	مغلق
مغلق	مفتوح

4- نريد قياس شدة التار الكهربائي الذي يمر عبر المصباح (L4).
4-أ- سم الجهاز الذي يمكن من قياس شدة التيار الكهربائي.
4- ب- ركب هذا الجهاز في الدارة الكهربائية لقياس شدة التيار الكهربائي الذي يمر عبر المصباح (L4).
4-ج- بعد تركيب هذا الجهاز في الدارة نلاحظ أن الإبرة تشير الى القيمة n=50 , مع العلم أن عدد تدريجات الميناء هو N=100 و العيار المستعمل هو C=10 mA , أحسب بالوحدة أمبير (A) قيمة شدة التيار الكهربائي .
5- نريد قياس شدة التوتر بين مربطي المصباح (L6).
5-أ- سم الجهاز الذي يمكن من قياس شدة التوتر بين مربطي ثنائيات القطب.
5- ب- ركب هذا الجهاز في الدارة الكهربائية لقياس التوتر بين مربطي المصباح (L6).
5-ج- بعد تركيب هذا الجهاز في الدارة الكهربائية نلاحظ أن الإبرة تشير الى القيمة n=80 , مع العلم أن عدد تدريجات الميناء هو N=100 و العيار المستعمل هو C=10 V , أحسب بالوحدة mV قيمة التوتر الكهربائي .

 تمرين  2  :

1-مثل منحى التيار الكهربائي في الدارة.
2- إملأ الجدول التالي :

المصابيح التي تضيء	K2   قاطع التيار	K1   قاطع التيار
	الموضع C	الموضع A
	الموضع D	الموضع B
	الموضع D	الموضع A
	الموضع C	الموضع B

تمرين  3  :

تستعمل الثريا بكثرة في المنازل , وهي عبارة عن تركيب مكون من عدة مصابيح.اذا علمت ان هذه الثريا مكونة من ستة مصابيح مركبة على التوازي و ثلاث قواطع للتيار الكهربائي بحيت كل قاطع التيار يتحكم في مصباحين ويتعلق بوضعية قاطع التيار الذي قبله. أنجز دارة كهربائية لهذه الثريا.
